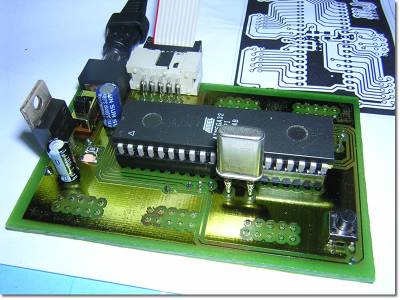

Carte de développement modulaire pour AVR

Introduction

Cette carte intègre le minimum pour le fonctionnement des AVR ATmegas :

  • Une alimentation régulée de 5V / Une led indiquant la mise sous tension / Un interrupteur de mise sous tension
  • Un quartz interchangeable
  • Un connecteur de programmation ISP
  • Un connecteur de debugage par JTAG
  • Un support pour ATmega16, ATmega32, ATmega8515*, ATmega8535* voir autres si le brochage est compatible.
  • Un bouton de reset
  • 4 connecteurs HE10 connectés aux 4 ports A,B,C et D des ATmega
  • ATMEGA8515 non compatible car les pins VCC GND sont differentes cf datasheet atmel

ATmega8535*: Ne permet pas le debugage JTAG


Phase de test

  • Alimentation OK
  • Programmation ISP OK
  • Programmation JTAG OK


Schéma

Typon

Face composants

Face soudures

Implantation
