Interface chauffage - Local Process Bus LPB

Introduction

Mon objectif est de récupérer des données et de piloter ma chaudière de la marque Weishaupt. Cette chaudière communique avec mon thermostat via un bus numérique qui a été développé par SIEMENS. Local Process Bus LPB Je n'ai pas trouvé de document complet sur le protocole mais quelques informations par ci par là. Je vais essayer de regrouper toutes les informations dont je dispose et qui m'ont été utile ci dessous.

ND : Le bus LPB est proche du bus BSB et eBus. L'interface hardware et le format est trame est en partie équivalent. Certains des informations ci dessous peuvent dont être utilisées pour ces bus.

Hardware

Liaison série sur 2 fils (Data et 0V) Nivaux signaux :

  • < 7V : '1' logic (Sortie interface : 0V)
  • > 9V : '0' logic (Sortie interface : +5V)

Un simple comparateur est utilisé pour convertir le signal en 0/3V compatible avec un convertisseur UART/USB du type FTDI

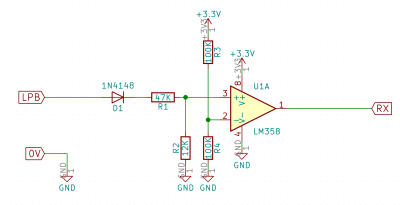

Schema interface de lecture

NB : Le même schéma peut être utilisé pour un eBus avec R2 = 6.8K les seuils étant différents :

  • 9-12V : '0' logic (Sortie interface : 0V)
  • 15-24V : '1' logic (Sortie interface : +5V)

Protocole

Le bus est équvalent à une liaison série avec le RX et le TX sur le même fil et des niveaux de tension différents

Liaison UART (RS232) 4800 Bauds - 8 bits Data - parity odd - 1 stop bit

1er lecture

Lors de la première lecture, on obtient des trames du type :

87 EB FF EF 33 FD FF EB 9C C2 D2 FD F2 F9 FE FF FF FF FE 10 8B 87 F1 EF FF 33 FD FF EB 9B D2 C2 FD F2 0A 9E
87 EA 00 FF 03 FD FF EB FD D2 FF FD CE FF FF CE 4F FD FF F2 0F FC
87 E2 00 FF 33 FD FF EB FD D2 FF FD F0 F9 F9 FE FE D5 7B 6F 6F 6F 6F 6F 6F 03 ED FF 14 04
87 EF 00 FF 33 FD FF EB FD EA FF FE 04 CD FE 0B 42
87 EE 00 FF 33 FD FF EB FD FA FF FD E2 FF F3 2C 0C 81

Ces trames débutent toutes par “87” et ne sont pas directement exploitables. Les trames devraient commencer par “78” Pour cela, il faut inverser tous les bits des données reçues :

for (int i = 0; i < buffer.Length; i++)
{
   byte InvertByte = (byte)~(uint)buffer[i];
   buffer[i] = InvertByte;
}

Ensuite vous devivriez bien obtenir des trames debutant pour “78”

78 11 FF 00 CC 02 00 14 02 05 00 02 1D 00 0F 06 F2 B4
78 13 FF 00 FC 02 00 14 02 15 00 02 0A 00 01 1F 00 00 F0 F0
78 11 FF 00 CC 02 00 14 02 05 00 02 1D 00 0E C0 F3 6D
78 10 FF 00 CC 02 00 14 02 15 00 01 FB 00 00 F4 8A 78 14 00 10 CC 02 00 14 A3 3D 2D 02 0D 06 01 00 00 00 01 EF B4

Le format de la trame

Exemple : 78 11 FF 00 CC 02 00 14 02 05 00 02 1D 00 0F 06 F2 B4

  • 78 : Magic Byte - Indique le debut de la trame (Toujours 78)
  • 11 : Taille - Indique la taille du télégramme sans compter le Magic Byte 0x11 = 0d17 et on a bien 7 octets dans la trame.
  • FF : Destination - Adresse de destination du telegramme (0xFF Broadcast à touts les périphériques sur le bus)
  • 00 : Expéditeur - Adresse de l'expediteur du telegramme
  • CC : Flag d'envoi ou de réception ?
  • 02 : inconnu
  • 00 : inconnu
  • 14 : inconnu
  • 02 : type ? 2 : info / 3 : Set / 4: ACK / 5: NACK / 6 : Request / 7 : reply to request / 8 : Error - Le type est augmenté de 0x20 entre chaque échange
  • 05 : (cmd & 0x00ff0000) » 16;
  • 00 : (cmd & 0xff000000) » 24;
  • 02 : (cmd & 0x0000ff00) » 8;
  • 1D : (cmd & 0x000000ff);
  • 00 0F 06 : Valeur
  • F2 B4 : CRC

Les octets 1 et 2 sont inversés entre la demande et la réponse :

Exemple :

  • Demande : 053D0064 type 86
  • Réponse : 3D050064 type 87

Échange suivant +0x20

  • Demande : 053D0064 type A6
  • Réponse : 3D050064 type A7

Calcul du CRC

Le CRC se calcule avec l'ensemble des reçus

        public static string CRC_LPB(byte[] bytes)
        {
            int crc = 0;
            int len = bytes.Length-1;
            crc = (257 - len) * 256 + len - 2;

            if (bytes != null && bytes.Length > 0)
            {
                for(int i=0;i<(len-1);i++)
                {
                    crc += bytes[i];
                }
            }
            return String.Format("{0:X2}", crc);
        }
Si bytes[] = {0x78,0x11,0xFF,0x00,0xCC,0x02,0x00,0x14,0x02,0x05,0x00,0x02,0x1D,0x00,0x0F,0x06,0xF2,0xB4}

Alors crc = F2B4

Liste des télégramme et décodage

La majorité des informations ci dessous sont issu de tests (reverse engineering) et ne sont pas donc pas fiables à 100%

0005021FTempérature extérieure
0005021DTempérature chaudière
2D3D021CTempérature ambiante
00310210Température chaudière 2 ?
0005021ETempérature retour chaudière
00310222Température ECS
3D250516Température ECS fournie par la chaudière lors d'une demande du thermostat
001501FBBruleur OFF
001501F8Bruleur ON
2D3D020DLe thermostat indique dans quel mode il se trouve(1)
002D020FACK Mode
050504B3Mode été
050504B2Mode fin été ?
0005006CDateTime

(1) :

Décodage températures

Toutes les températures se décodent de la même manière.

Exemple : 78 11 FF 00 FC 02 00 14 02 31 00 02 22 00 0A 7B F3 85

On récupère la valeur (Ici il s'agit d'une information de température de l'ECS) On convertir cette valeur en entier : 0x0A7B = d2683 On divise par 64 par avoir la valeur en °C : 2683 / 64 = 41°C

Décodage DateTime

Exemple 78 17 FF 00 FC 02 00 14 02 05 00 00 6C 00 75 0C 1F 07 10 0E 1A 00 EE 07

  • 75 : 1900 + 0x75 (117) = 2017 (année)
  • 0C : 12 (mois)
  • 1F : 31 (jour)
  • 07 : 7eme jour de la semaine donc dimanche
  • 10 : 16 (heure)
  • 0E : 14 (min)
  • 1A : 26 (secondes ?)
  • 00 : ??
